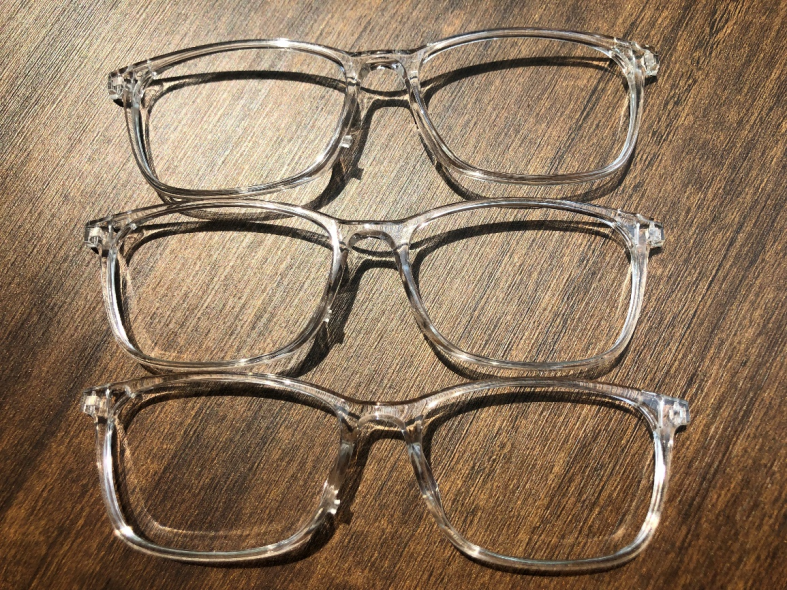

T900透明尼龙是基于脂族和脂环族基块透明的热塑性聚酰胺材料。具有以下特点：清晰的透明度；高弯曲疲劳强度；良好的耐化学和耐应力干裂性能；韧性和刚度的良好平衡；低密度；可着色的透明和不透明的颜色；易于加工。T900透明尼龙是一种具有记忆性的高分子记忆性材料，是目前国际最流行的超轻镜框材料。其特点：重量轻、色彩鲜艳、耐撞击、耐高温、安全无化学释放。
24小时全国订购服务热线：
0537-4489996
T900透明尼龙是基于脂族和脂环族基块透明的热塑性聚酰胺材料。具有以下特点：清晰的透明度；高弯曲疲劳强度；良好的耐化学和耐应力干裂性能；韧性和刚度的良好平衡；低密度；可着色的透明和不透明的颜色；易于加工。T900透明尼龙是一种具有记忆性的高分子记忆性材料，是目前国际最流行的超轻镜框材料。其特点：重量轻、色彩鲜艳、耐撞击、耐高温、安全无化学释放。
项目
测试条件
测试标准
T900
T850
T570
物理性能
密度
ISO 1183
1.01
1.02
1.05
吸水率
T=23°C / 50%RH
ISO 62
1.5
1.5
1.5
收缩率
纵向
ISO 294
0.65
0.65
0.65
横向
ISO 294
0.75
0.75
0.75
力学性能
拉伸模量
1 mm/min
ISO 527
1700
1600
2400
拉伸强度
50 mm/min
ISO 527
60
60
75
断裂延伸率
50mm/min
ISO 527
150
150
150
弯曲强度
2 mm/min
ISO 178
65
60
75
弯曲模量
2 mm/min
ISO 178
1600
1500
2300
缺口冲击强度
+23 °C
ISO 180/1A
13
10
8
缺口冲击强度
- 30 °C
ISO 180/1A
12
9
7
邵氏D硬度
ISO 868
83
82
85
热性能
热变形温度
0.45MPa
ISO 75
135
130
155
玻璃化转变温度
DSC
ISO 11357
155
150
175
最高使用温度
长期
ISO 2578
90
90
90
最高使用温度
短期
ISO 2578
120
120
120
热膨胀系数
23-55°C
ISO 11359
0.9
0.9
0.9
热膨胀系数
23-55°C
ISO 11359
0.9
0.9
0.9
电性能
体积电阻率
IEC 60093
1.00E+11
1.00E+11
1.00E+11
表面电阻率
IEC 60093
1.00E+12
1.00E+12
1.00E+12
介电强度
IEC 60243-1
34
34
34
燃烧性能
阻燃级别
0,8 mm
ISO 1210
HB
HB
HB
燃烧速度
FMVSS 302
